انتخاب ضخامت مناسب عایق الاستومری بر اساس نوع لوله

مقدمه

انتخاب ضخامت صحیح عایق الاستومری یکی از حساس‌ترین مراحل طراحی و اجرای سیستم‌های تأسیساتی است. اهمیت این موضوع زمانی مشخص می‌شود که بدانیم انتخاب اشتباه، می‌تواند منجر به تعریق شدید لوله‌ها، هدررفت انرژی، کاهش راندمان سیستم، آسیب دیدن تجهیزات، بالا رفتن هزینه نگهداری و حتی تخریب سازه شود.

در مقابل، انتخاب دقیق ضخامت می‌تواند مصرف انرژی را کاهش دهد، عمر تجهیزات را افزایش دهد و هزینه‌های تعمیرات آینده را تا حد چشمگیری پایین بیاورد.

در این مقاله، بررسی می‌کنیم که چطور باید بر اساس نوع لوله، دمای سیال، شرایط محیط و نوع پروژه مناسب‌ترین ضخامت را انتخاب کرد.

۱. چرا ضخامت عایق اهمیت حیاتی دارد؟

ضخامت عایق تعیین‌کننده مقاومت حرارتی آن است. هرچه ضخامت بیشتر باشد، سرعت انتقال حرارت از سطح لوله به محیط کمتر می‌شود. البته این به معنای انتخاب ضخامت‌های بیش از حد نیست؛ زیرا ضخامت بسیار زیاد می‌تواند باعث موارد زیر شود:

* افزایش هزینه تمام‌شده پروژه
* بزرگ‌تر شدن قطر نهایی لوله و دشواری در اجرا
* ایجاد اختلال در سرویس دوره‌ای
* محدودیت در فضاهای تأسیساتی کوچک

بنابراین هدف، پیدا کردن بهترین ضخامت ممکن با توجه به شرایط واقعی پروژه است.

۲. عوامل اصلی تعیین ضخامت مناسب

ضخامت صحیح عایق به مجموعه‌ای از عوامل بستگی دارد که مهم‌ترین آن‌ها عبارت‌اند از:

۱. قطر لوله

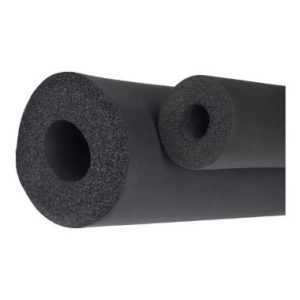

افزایش قطر لوله باعث افزایش سطح تماس آن با محیط می‌شود و در نتیجه نیاز به عایق الاستومری لوله ای ضخیم‌تر دارد.

۲. دمای سیال

هرچه اختلاف دمای سیال با دمای محیط بیشتر باشد، نیاز به ضخامت بیشتر است.

* در آب سرد، ضخامت با هدف جلوگیری از تعریق انتخاب می‌شود.
* در آب گرم، هدف جلوگیری از اتلاف انرژی است.
* در سیالات صنعتی داغ، مسئله ایمنی کارکنان نیز مطرح می‌شود.

۳. رطوبت محیط

در مناطق مرطوب، ضخامت عایق الاستومری، باید طوری انتخاب شود که دمای سطح لوله بالاتر از نقطه شبنم قرار گیرد. اگر این اتفاق نیفتد، حتی بهترین عایق‌ها هم دچار تعریق می‌شوند.

۴. محل نصب

عایق‌کاری در موتورخانه، سقف کاذب، فضای باز یا محیط‌های صنعتی شرایط کاملاً متفاوتی دارد و هرکدام به ضخامت‌های متفاوت نیاز دارند.

۳. انتخاب ضخامت عایق در سیستم‌های سرمایشی

در سیستم‌های سرمایشی نظیر چیلر، مینی‌چیلر، VRF، کولر گازی، هواساز و سردخانه، موضوع اصلی جلوگیری از تعریق و خیس شدن لوله‌ها است. به همین دلیل ضخامت عایق معمولاً بیشتر از سیستم‌های گرمایشی انتخاب می‌شود.

ضخامت پیشنهادی برای لوله‌های با قطر کوچک (نیم تا سه‌ربع اینچ)

برای این گروه که در کولرگازی و مینی‌چیلر استفاده می‌شوند، در اکثر پروژه‌ها ضخامت ۹ میلی‌متر کافی است. اما در محیط‌های مرطوب لازم است ضخامت به ۱۳ میلی‌متر و در مناطق بسیار مرطوب یا سواحل به ۱۹ میلی‌متر افزایش پیدا کند.

ضخامت مناسب برای قطرهای متوسط (یک تا یک‌ونیم اینچ)

این لوله‌ها بیشتر در سیستم‌های آب‌سرد مرکزی استفاده می‌شوند. در شرایط معمولی ضخامت ۱۳ میلی‌متر مناسب است، اما در محیط‌های مرطوب باید از ضخامت ۱۹ میلی‌متر استفاده شود و در مناطق با رطوبت بسیار بالا ضخامت ۲۵ میلی‌متر انتخاب دقیق‌تری است.

لوله‌های با قطر بزرگ‌تر

برای لوله‌های بالاتر از یک‌ونیم اینچ، شرایط حساس‌تر می‌شود. حتی در محیط‌های با رطوبت کم هم معمولاً از ضخامت ۱۹ میلی‌متر استفاده می‌شود، و در پروژه‌هایی مثل سردخانه‌ها یا فضاهای خیلی مرطوب، ضخامت ۲۵ و حتی ۳۲ میلی‌متر مورد نیاز است.

نکته بسیار مهم:
در سیستم‌های سرمایشی بهترین کار این است که عایق الاستومری همراه با روکش آلومینیوم یا عایق الاستومری پشت‌ چسب‌ دار، استفاده شود تا از نفوذ رطوبت جلوگیری شود.

۴. انتخاب ضخامت عایق در سیستم‌های گرمایشی

برخلاف سیستم‌های سرمایشی که نگرانی اصلی تعریق است، در سیستم‌های گرمایشی هدف، جلوگیری از اتلاف انرژی و حفظ دمای سیال است.

سیالات ولرم (۴۰ تا ۶۰ درجه)

در این دسته، ضخامت ۹ میلی‌متر معمولاً پاسخگو است؛ زیرا اختلاف دمای محیط و سیال زیاد نیست.

سیالات گرم (۶۰ تا ۸۰ درجه)

در این دما بهتر است از ضخامت ۱۳ میلی‌متر استفاده شود تا انتقال حرارت کنترل شود.

سیالات داغ (۸۰ تا ۱۱۰ درجه)

در این بازه دمایی، ضخامت ۱۹ میلی‌متر انتخاب استاندارد است؛ به‌ویژه در سیستم‌های موتورخانه‌ای.

سیالات با دمای بالاتر از ۱۱۰ درجه

در صنایع خاص مانند نیروگاه یا صنایع غذایی که دما بسیار بالا است، ضخامت بین ۲۵ تا ۵۰ میلی‌متر پیشنهاد می‌شود تا علاوه بر کنترل انرژی، خطر سوختگی کاهش یابد.

۵. ضخامت مناسب برای پروژه‌های صنعتی، پالایشگاهی و نفت و گاز

در محیط‌های صنعتی، عایق‌کاری تنها به‌منزله صرفه‌جویی انرژی نیست؛ بلکه به معنای ایمنی، بازدهی خط تولید و کاهش خسارات احتمالی است.

بخار کم‌فشار

برای بخارهای کم‌فشار که در دمای بین ۱۰۰ تا ۱۵۰ درجه هستند، معمولاً ضخامت ۱۹ تا ۲۵ میلی‌متر کافی است.

بخار پرفشار

در دماهای ۱۵۰ تا ۲۵۰ درجه، عایق باید ضخامت بیشتری داشته باشد؛ معمولاً بین ۳۲ تا ۵۰ میلی‌متر.

سیالات صنعتی سرد

برای سیالاتی که در دمای زیر صفر تا منفی ۳۰ درجه منتقل می‌شوند، نیاز است از عایق با ضخامت ۱۹ تا ۳۲ میلی‌متر استفاده شود تا از یخ‌زدگی، تعریق شدید و اتلاف انرژی جلوگیری شود.

کاربردهای پتروشیمی و نفت و گاز

در این حوزه، شرایط هر پروژه متفاوت است، اما در بسیاری از خطوط انتقال، ضخامت ۲۵ تا ۵۰ میلی‌متر انتخاب استاندارد محسوب می‌شود.

۶. نقش روکش در تعیین ضخامت نهایی

گاهی انتخاب روکش می‌تواند ضخامت مورد نیاز را تغییر دهد. برای مثال:

* روکش آلومینیوم مقاومت عایق را افزایش می‌دهد و آن را در برابر رطوبت، UV و آسیب‌های فیزیکی محافظت می‌کند.
* روکش نخ‌دار باعث افزایش طول عمر عایق می‌شود.
* اگر عایق بدون روکش استفاده شود، ممکن است نیاز باشد ضخامت بیشتری انتخاب شود تا ضعف محافظتی جبران شود.

۷. رایج‌ترین اشتباهات در انتخاب ضخامت عایق

۱. انتخاب ضخامت کم برای لوله‌های سرد

این موضوع باعث تعریق، چکه آب روی کف یا سقف کاذب و خراب شدن سازه می‌شود.

۲. استفاده از ضخامت زیاد بدون دلیل

این کار فقط هزینه پروژه را افزایش می‌دهد، بدون اینکه اثر واقعی داشته باشد.

۳. بی‌توجهی به رطوبت محیط

مهم‌ترین عامل ایجاد مشکل در پروژه‌ها همین مورد است.

۴. استفاده از عایق نامناسب در دماهای بالا

عایق الاستومری معمولی برای دماهای بالای ۱۲۰ درجه مناسب نیست.

جمع‌بندی:

انتخاب ضخامت مناسب عایق الاستومری یک انتخاب ساده و سرسری نیست، بلکه تصمیمی مهندسی و تاثیرگذار است که بر:

* عملکرد سیستم
* ماندگاری تجهیزات
* هزینه انرژی
* جلوگیری از تعریق
* جلوگیری از خوردگی
* ایمنی کارکنان

تأثیر مستقیم دارد.

اگر بر اساس دمای سیال، قطر لوله، شرایط محیطی، رطوبت، استانداردها و نوع پروژه ضخامت مناسب انتخاب شود، می‌توان تا ۴۰٪ صرفه‌جویی انرژی و افزایش چندبرابری عمر تجهیزات را تجربه کرد.
